Shyn SZR

  • Technique d´éclairage LED
  • Système d'éclairage constitué d'un module de début, d'un module moyen et d'un module final, disponible aussi comme luminaire individuel
  • Montage mural non autorisé
  • 2 Systèmes optiques par module comprenant chacun 12 LED
  • Caractéristique de rayonnement des systèmes optiques FL
  • Montage rapide et simple
  • Ballast compris
  • Raccordement au réseau par connecteur rapide Wieland GST18i3, câble L = 0,7m
  • Raccordement électrique des modules par fiche/prise Wieland GST18i3
  • Couleurs : blanc, ant hracite, gris aluminium. Sous le couvercle toujours en noir

Détails produit

Niveau de puissance [W]
CRICouleur de lumière CRI Flux lumineux du luminaire [lm] PSystème *[W] Performance système [lm/w]
93034803892
94037203898
PSystème : Cette valeur peut être jusqu'à 10 % plus élevée.

Distribution de la lumière

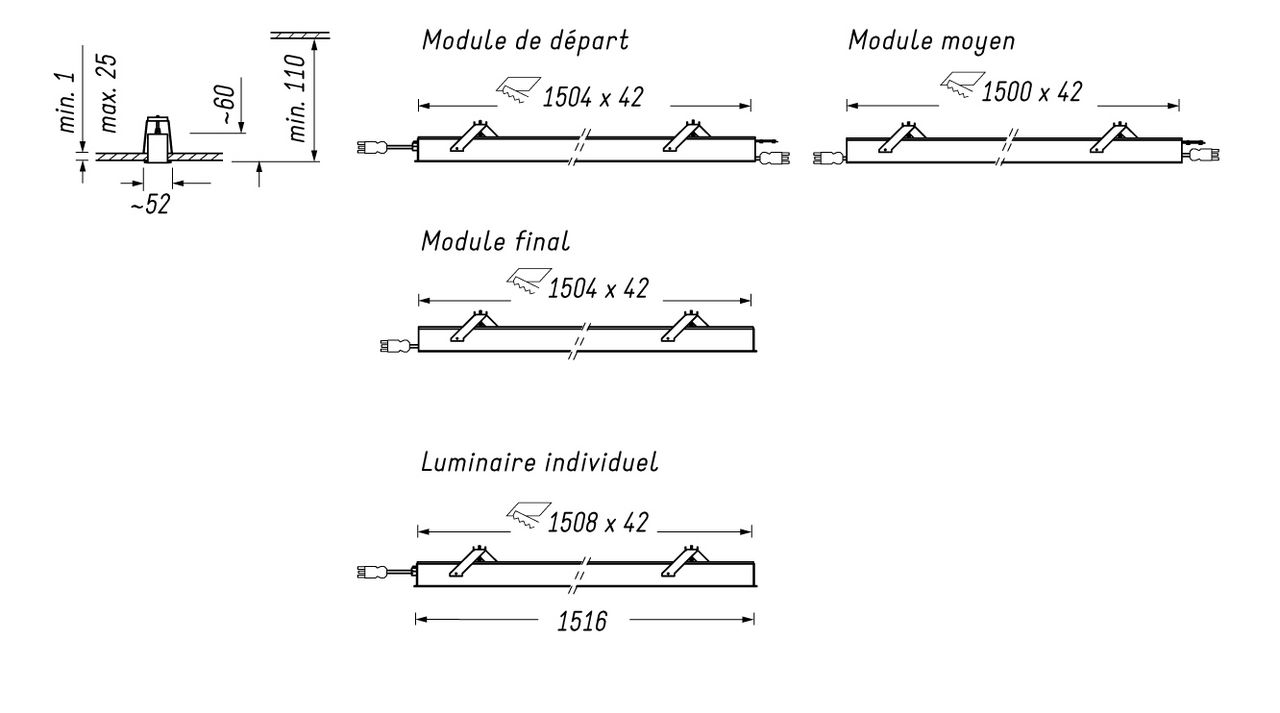

Dessin technique

Informations photométriques

InformationsValues
Installation220-240 V, 50/60 Hz / 110-127 V, 50/60 Hz
Poidsenviron 3,5 kg
Tolérance de couleur3SDCM (MacAdam)
Maintien du flux lumineuxL80/B10 = 50.000h, Ta 25 °C
Taux de défaillanceC0/B10 = 50.000h, Ta 25 °C
Sécurité photobiologiqueRG1
Nombre de fusibles automatiques B 16A15
Classe de protection1
Type de protectionIP20
Marque de certificationEAC



Documents & téléchargements

Vous trouverez ici tous les téléchargements de notre produit Shyn SZR.



  • Instructions générales de montage
    62BD0012-E_Montagehinweise.pdf
    PDF | 798.2 KB
    link
  • Instructions de montage Shyn SZR
    62BD0736-0_Shyn_SZR.pdf
    PDF | 3.0 MB
    link
  • Fiche signalétique technique produit Shyn SZR
    Shyn_SZR_FR.pdf
    PDF | 134.2 KB
    link
